　　结构与用途

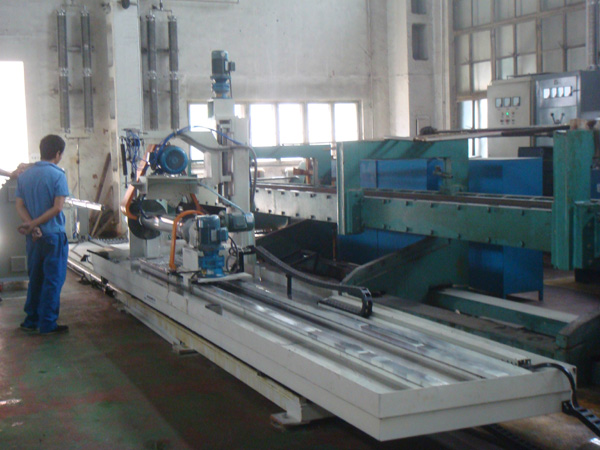

　　本设备主要用于管材内表面进行带水往复式抛磨或定点抛磨。管材在抛磨时头、尾两端由三爪卡盘夹持，并由驱动机构带动管材旋转。对内径≥φ85的管材，可采用高速磨杆带动胶轮式砂圈抛磨或千页轮抛磨;对内径<φ85的小直径管材，可采用非转动磨杆以管材转动进行低速砂带或砂纸抛磨。本设备还配有外圆磨头，可对管材的外表面进行磨削、抛光。但内、外圆不能同时进行磨削。

　　全套设备由内圆磨头、外圆磨头、动力滑台、工件头架、尾座、托轮机构、床身、冷却循环及冷却液防护系统、气动系统和电气控制系统等组成。

　　工件参数：

　　待抛磨的管材为薄壁管，其规格及重量情况如下：

　　1)外径：φ30～φ170

　　2)内径：φ26～φ145

　　3)壁厚：1.6～12mm

　　4)长度：1.0～4.6m

　　5)直线度：不超过2mm/m

　　6)重量：1～40Kg

　　7)抛光后管材内、外表面粗糙度Ra≤0.8μm，抛磨纹理均匀一致;

　　注：可根据用户的工件参数定制设备。
