　　结构与用途

　　本设备由内圆磨头、外圆磨头、滑台、工件回转支承托架、床身、冷却循环系统、气动系统和电气控制系统等组成。

　　用于筒体类工件的内外圆抛光(内外圆同时进行抛光)。

　　主要技术参数

　　1、内圆磨头千页轮直径Φ150，可二片叠加

　　2、外圆磨头砂带规格(周长X宽度)：2500mmX100mm。

　　3、内圆磨头驱动电机功率：4KW

　　4、外圆磨头驱动电机功率：4KW

　　5、可加工工件直径范围：Φ168～Φ600

　　6、工件长度范围：1～7m

　　7、磨削后工件表面粗糙度：Ra≤0.4μm(换用不同粒度的砂带逐次磨削达到)

　　8、滑台移动速度：500～2000mm/min，采用变频器无级调速

　　注：可根据用户的工件参数定制设备。

　　设备使用照片：

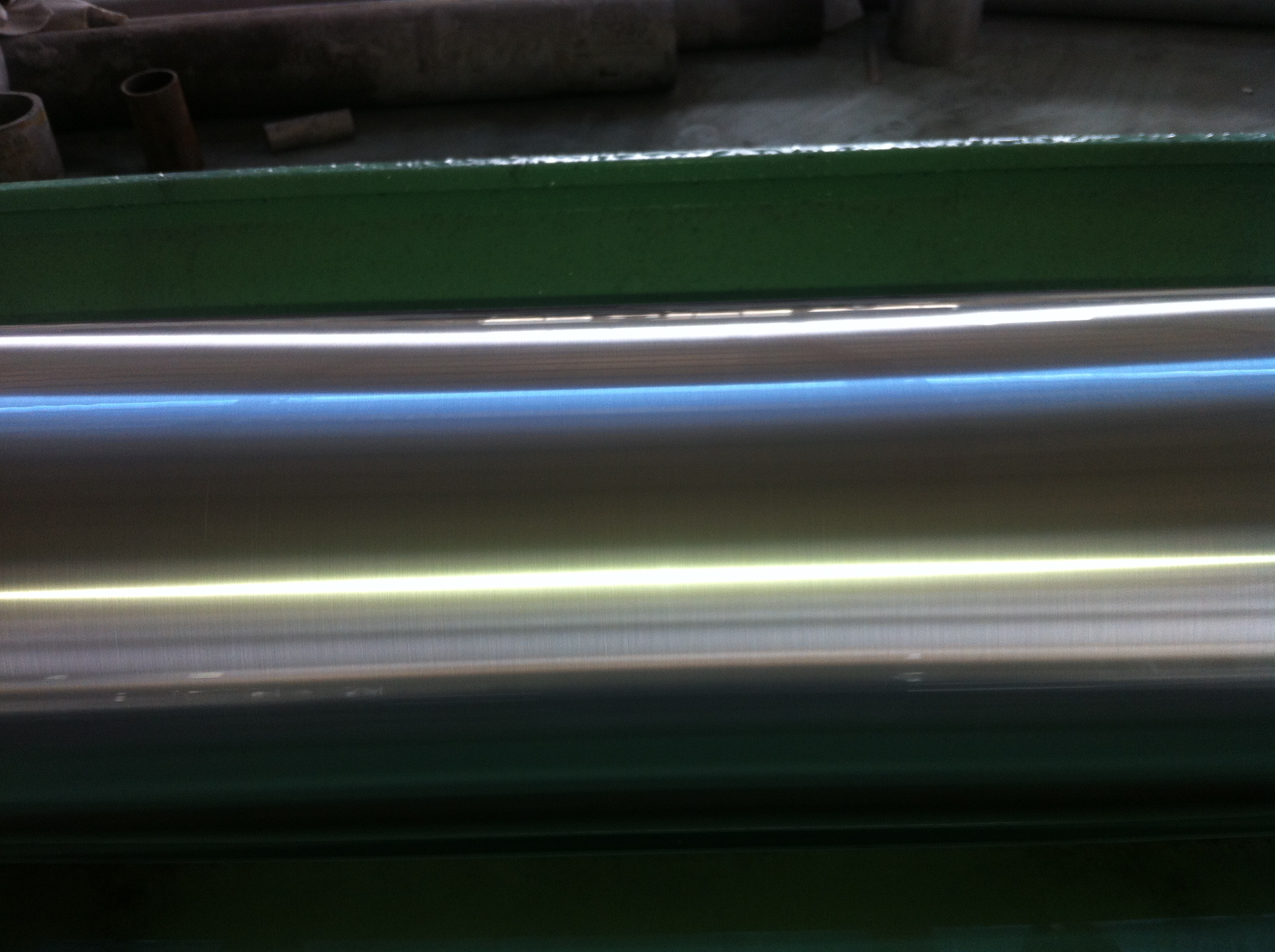

　　抛光后的管材：
