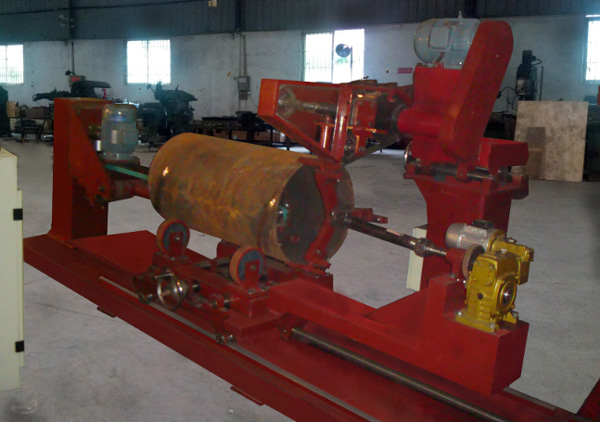

　　结构及用途：

　　本设备用于对螺旋焊管的内外螺旋焊缝同时进行打磨。更换不同粒度的砂带可以对焊缝进行粗磨和精磨，以达到所需的磨削效果。

　　该设备由内焊缝磨头、外焊缝磨头、托轮机构、工件旋转动力装置及卡盘、滑台及其驱动机构、床身、气动系统及电气控制系统等组成。

　　内、外焊缝能同时磨削，通过改变工件的旋转速度和滑台的移动速度来合成螺旋焊缝的轨迹。

　　主要技术参数：

　　1、内磨头砂带规格：宽度40mm,长度根据结构确定

　　2、内磨头砂带驱动电机功率：4KW

　　3、外磨头砂带规格：1950mm×40mm(周长×宽)

　　4、外磨头砂带驱动电机功率：

　　5、工件直径：Φ500mm-Φ510mm(可按用户要求定制)

　　6、可加工筒体的长度：900mm-1200mm(可按用户要求定制)

　　7、壁厚5mm-10mm

　　8、工件旋转驱动电机功率：0.55KW

　　9、滑车移动驱动电机功率：0.75KW

　　10、电源：380V，50HZ

　　11、整机输入功率：8KW

　　12、运行噪声：≤85dB(A)

　　注：可根据用户的工件参数定制设备。

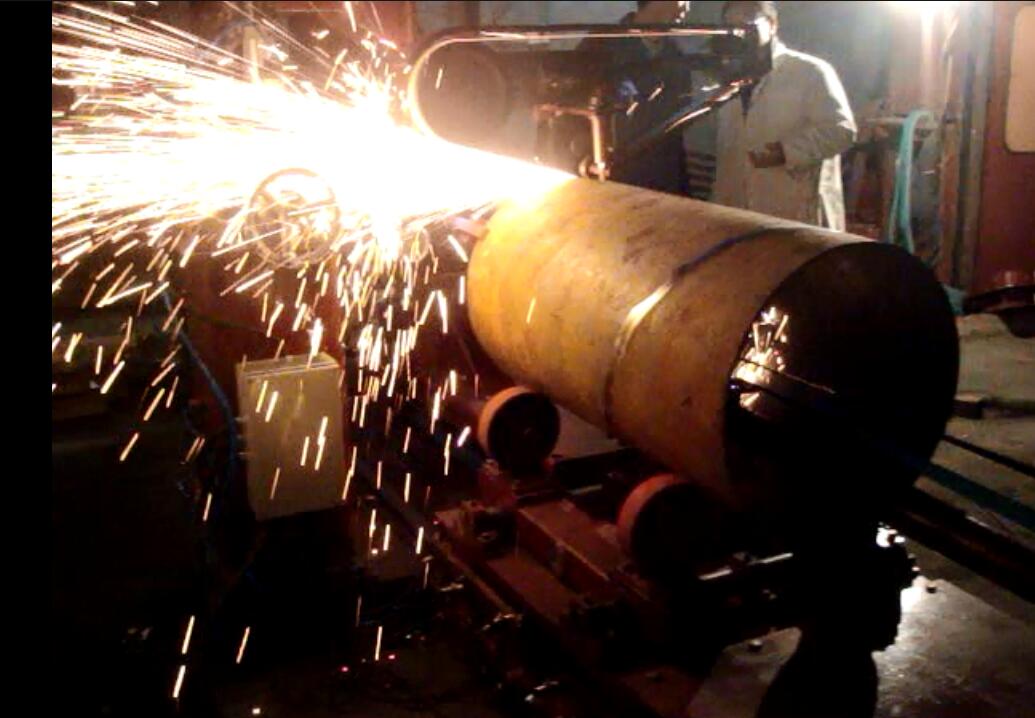

　　内外螺旋焊缝同时打磨效果图：
