　　结构与用途

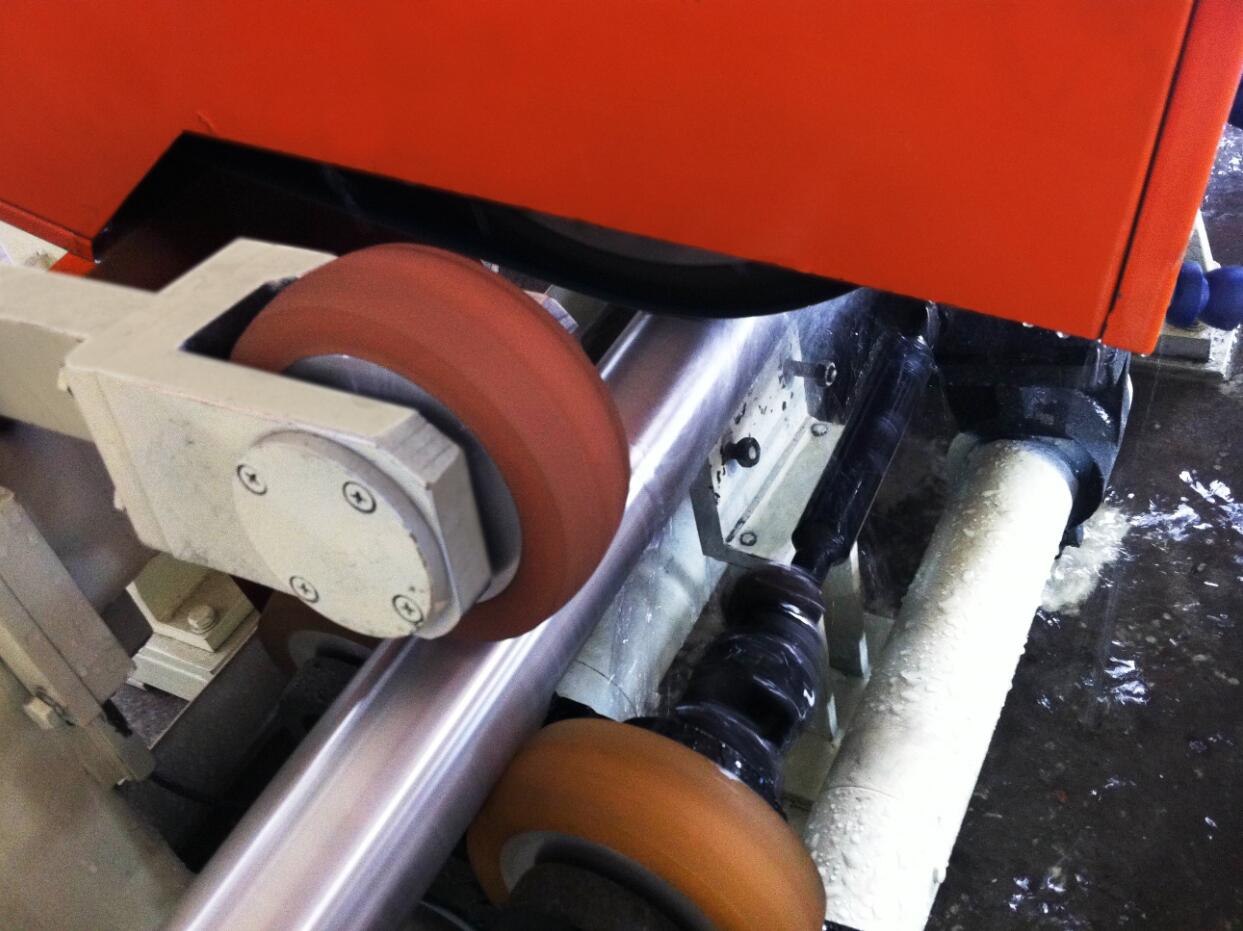

　　本设备用于对管材的外表面进行磨削抛光，共配置三套砂带磨头，每套磨头上安装不同粒度的砂带，对工件分别实现粗、精磨削。

　　设备配置冷却循环系统。同时配置上下料托轮辊道机构，能实现工件的轴向自动送进。人工将单根工件放置到上料端托轮辊道上，工件自动向前螺旋运行到磨削区域，通过磨削区域后，工件继续自动运行到下料端托轮辊道上，再由人工将工件运走。设备砂带更换方便，辅助时间少，加工效率高，操作简单安全。

　　主要技术参数：

　　1、工件参数:

　　1)外径：Φ25～φ130

　　2)长度： 1.5米～6米

　　3)直线度：不大于2mm/m(非单向弯曲)

　　4)重量：≤300Kg

　　2、磨头砂带驱动电机功率：7.5KW(三台)

　　3、砂带规格(周长X宽度)：2250mmX150mm

　　4、工件轴向前进速度：1～8m/min。

　　注：可根据用户的工件参数定制设备，磨头的数量可根据工件磨削要求进行增减。
