　　结构与用途

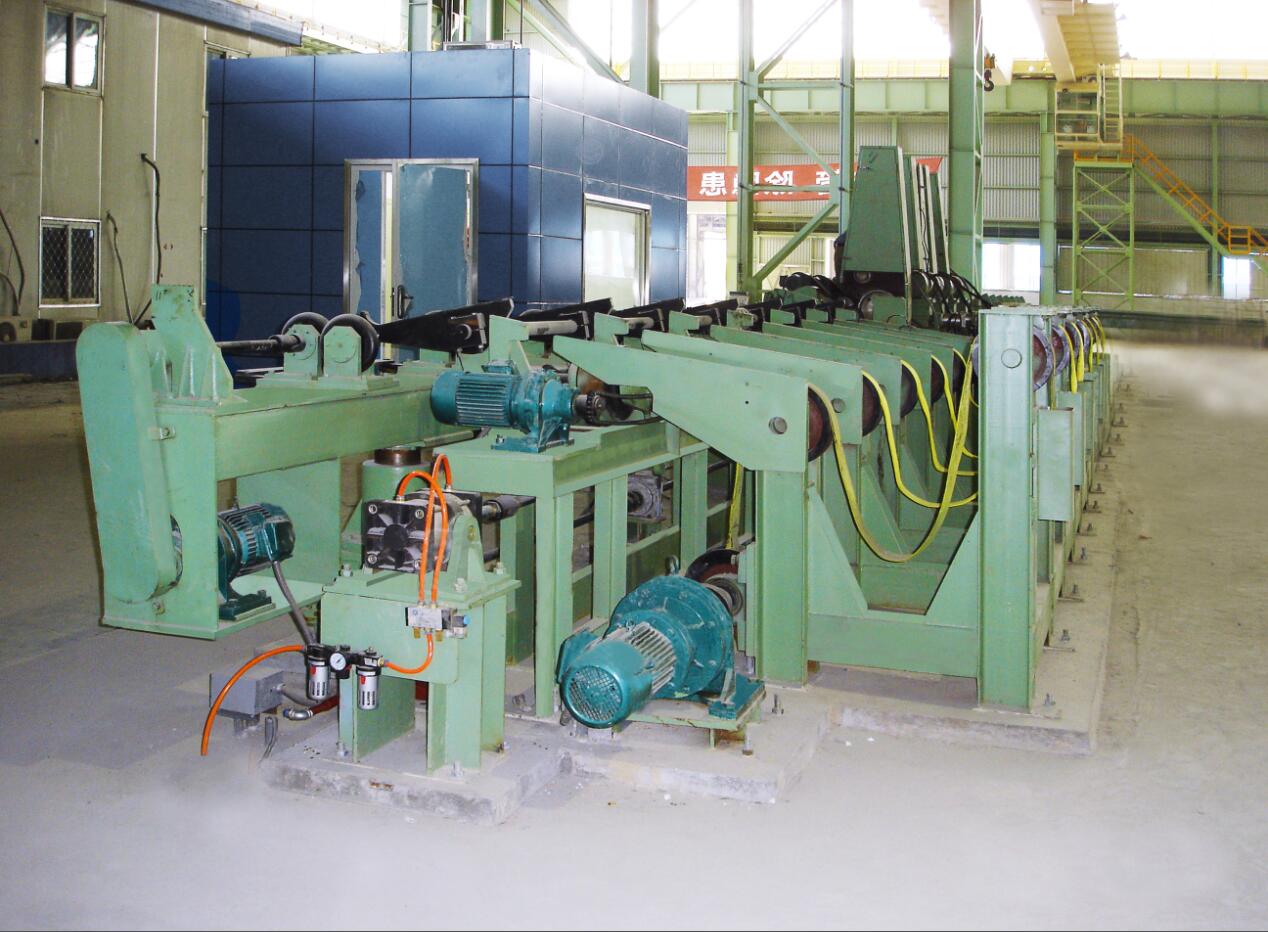

　　本设备为四头砂带无心磨床生产线，是用来对棒材、钢管外圆表面进行磨削、抛光的专用设备。它采用无心磨削原理，对小规格的棒材、管材进行抛光。其主要性能概述如下：

　　该磨床主机部分由四套磨头组成，每套磨头上安装不同粒度的砂带，可以实现从粗磨、半精磨、精磨到抛光的连续加工;

　　采用水磨方式，以提高磨削质量，改善生产环境;

　　在磨头组的末端，设置除水装置，能有效的去除残留在工件表面的冷却液，使生产场地保持干净;

　　该设备配有上料台架、挡料装置、上料机构、工件托辊机构(上料段托辊、中间段托辊和下料段托辊)、下料装置、工件对齐装置及软收集装置等。能实现工件的自动上下料和轴向自动送进，以实现批量生产自动化。采用计算机控制，操作简单安全。

　　砂带更换方便，辅助时间少，加工效率高。

　　主要技术参数

　　1、砂带规格3500mm×150mm(周长×宽度)

　　2、砂带粒度60#~400#

　　3、工件直径范围Φ14~Φ80mm

　　4、工件长度范围2000-7000mm

　　5、工件允许弯曲度≤2.5/1000(非单向弯曲)

　　6、表面粗糙度Ra≥0.4μm

　　7、导轮倾角α≤10°

　　8、砂带线速度10-40m/s(变频无级可调)

　　9、导轮转速

　　10、工件轴向进给速度20-80r/min(变频无级可调)

　　1～5m/min

　　11、磨头电机7.5KW, 1440r/min

　　12、导轮电机0.55KW, 1390r/min

　　13、电源

　　注：可根据用户的工件参数定制设备，磨头数量根据磨削要求进行增减。380V, 50Hz，
